贺尔碧格气阀压缩机数据表

[打印] [关闭] 发布时间: [2011-11-17 12:17:13] 来源: [德蒙空配网] http://www.kongyaji.cc 点击: [44]

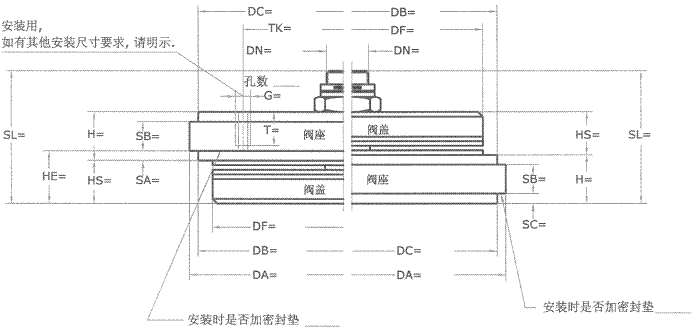

气阀外形尺寸

经向客户                                 了解,所测气阀是本次需要改造的压缩机气阀。HOERBIGER确认人:

进气阀

Suction Valve

闭式气阀

排气阀

Discharge Valve

1

进气阀

Suction Valve

开式气阀

排气阀

Discharge Valve

2

如果有密封垫,垫片材质为:                        .

气阀中心螺栓、卸荷器等与压阀罩是否有特殊配合关系:                ,若有,请以图文说明。

气阀与阀窝是否有特殊配合关系:                          ,若有,请以图文说明。

若有其他用于安装、卸取等的特殊结构,请以图形表示(如:槽、销、孔、螺纹等等)

**螺栓长度及螺纹规格的特殊要求:

c无特殊要求,按贺尔碧格标准设计;   c有特殊要求,按客户提供的图纸设计

客户责任人/日期:                                                                     HOERBIGER责任人/日期:

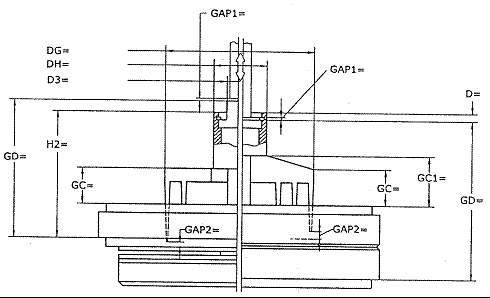

卸荷器尺寸

经向客户                                      了解,所测气阀是本次需要改造的压缩机气阀。HOERBIGER确认人:

卸荷器执行机构为            (气动式/手动式)卸荷;卸荷器执行机构为    (/)作用;

如为气动式,气源压力:               ;膜式气缸(或活塞)的直径:

执行机构顶杆的直径:                      ;卸荷器与压阀罩是否有配合(如无法文字说明,请用图示):

卸荷器与执行机构顶杆是否有配合关系(如无法文字说明,请用图示):

3

:

1. GAP1为卸荷执行机构顶杆与卸荷器顶部击打面之间的自由间距;

2. GAP2为卸荷叉顶端与阀片之间的自由间距;

3. 若卸荷器与进气阀非一体式,请填右图,并提供阀座密封面到气阀安装面的距离                  (并以简图表示,特别注意密封面内凹式)

4

压阀罩安装尺寸

5

气阀中心螺栓、卸荷器等与压阀罩是否有特殊配合关系:                             ,若有,请以图文详细说明。

若有其他用于安装、卸取等的特殊结构,请以图形表示(如:槽、销、孔、螺纹等等)

客户责任人/日期:                                                                   HOERBIGER责任人/日期:

膜式气缸尺寸

经向客户                了解,所测膜式气缸是本次需要改造的压缩机膜式气缸。  HOERBIGER确认人:                        。

执行机构为 ______ (/)作用

1. 基本数据:

7

1) 能够提供的仪表风压力:

2) 允许的膜式气缸宽度D=                  mm

3) 允许的膜式气缸高度H=                   mm

4) 阀压盖到气阀安装面的高度(含密封垫片厚度)GH=                 mm

5) 要求的膜式气缸能达到的最大行程:              mm

6) 膜式气缸与阀压盖的连接面到顶杆顶端的距离

a) GE=                         mm

7) 卸荷器:GD=                   mm

注:①左图为正作用膜式气缸的示意图;

② 如果是膜式气缸与卸荷器一起改造,只需测绘1),2),3),4)项

2膜式气缸在阀压盖上的安装方式:

Ø 是螺纹连接?              ,连接螺纹的公称直径                ,螺距

Ø 是法兰连接?             ,请用拓印法或图表示连接法兰尺寸、螺栓孔数、孔距、分布。

3. 阀压盖与压阀罩的压紧方式(计算GH):

阀压盖直接压在压阀罩上

采用顶丝结构

6

H1=                  mm

H2=                  mm

SB=                  mm

GH=                 mm

9

4其他参数:

1) 是否需要漏气回收或排放

2) 现场各种接管、接头的规格:

仪表风接管                                   ,惰性气体保护接管                                          ,

漏气回收接管                                   ,放空接管

注:

1) 如果原膜式气缸与其他部件(如阀压盖、压阀罩、各种管接头)的连接方式与贺尔碧格标准不符,需根据我公司所供膜式气缸请客户配合对相应部件进行改造或转换。

2) 用于观察膜式气缸工作状态的杆位指示器和调节顶杆长度的杆长调节装置为膜式气缸产品的必配件。

客户责任人/日期:                     ,                                                   HOERBIGER责任人/日期:
