本标准代替JB/T 7672-1995《空气分离（空压机）设备流程图图形符号和文字代号》
本标准与JB厂r 7672-1995相比，主要变化如下：
——增加了4.1精馏塔中的图形符号；
——修改了4 2换热器中的图形符号：
——修改T43空气预冷系统中的图形符号：
——增加丁4 7阀门中图形符号，
——增加了4 8自控阀门的图形符号：
——增加了4 9管线及管线附件符号：
——增加丁5设备、机器系统文字代号，
——修改了611管道编号；
——修改了7测量控制点代号。
本标准由中国机械工业联合台提出。
本标准由机械上业气体分离与液化设备标准化技术委员会归口。
本标准起草单位：杭州杭氧股份有限公司。
本标准主要起草人：施金勇、周芬芳、萧晓明。
本标准所代替标准的历次版本发布情况为：
-JB/T7672-1995.

空气分离（空压机）设备流程图图形符号和文字代号
1范围
  本标准规定了空气分离设备流程图的图形符号和文字代号。
  本标准适用于绘制空气分离设备的流程图、系统图及编写技术文件等。对绘制其他气件分离、液化和提取设备的流程图及编写技术文件等可参照使用。
2规范性引用文件
  下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修政单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
    GB，r4457.4机械制图图线(GB，T 4457.4-2002，IS0128-24：1999，MOD)
    GB/T4458 4机械制图尺寸注法
    OB/T 6567.2技术制图管路系统的图形符号管路
    GB厂r65674技术制图管路系统的图形符号阀门和控制元件
3  -般规定

3 1本标准中的图形符号一般用粗实线绘制，图线宽度6应符合GB/T 4457.4的规定，对管路、管什、阀门及测量控制元器件等，允许用细实线（图线宽度约b/3）绘制。在同图样上，图形符号的各类图线型式及宽度应分别保持一致。
3 2文字代号应按直体书写，笔划宽度约为字体高度的1/14。
3 3图形符号允许组台，位置允许转动。
34绘制图形符号时，可按本标准所示图例按比例放大或缩小。
3 5在标准中没有提供的，各单位可自行作出补充。
4设备、机器系统图形符号

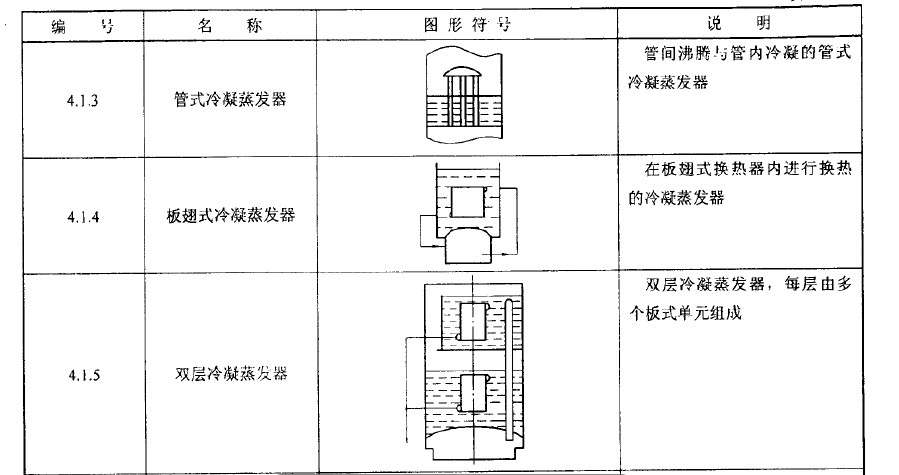

41精馏塔和塔器表

。。。 。。。。
